無線電發射機和接收機的工作原理

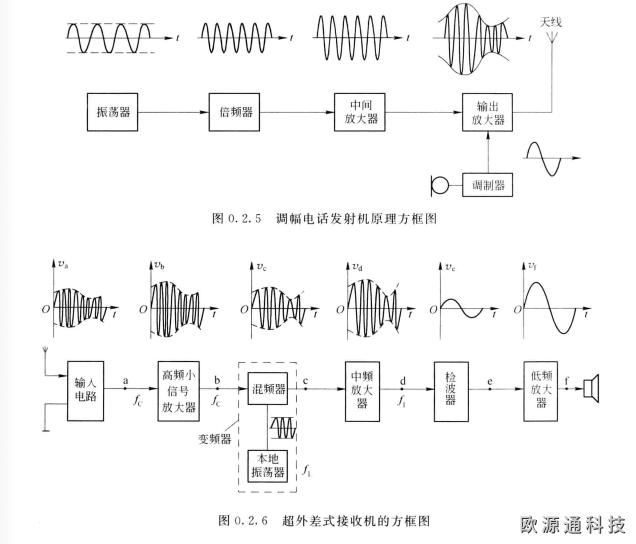

發射機和接收機是無線電通信系統的核心部件，它們是為了使基帶信號在信道中！有效和可靠地傳輸而設置的。現以圖0.2.5和圖0.2.6所示調幅電話發射機和超外差式接收機為例，說明它們的組成及發射、接收原理發射機的工作過程簡述為：振蕩器產生一定頻率的最初高頻振蕩，通常其功率很小。倍頻的頻率以及擴展發射機的波段范圍，使其頻率倍增到載波頻率（fc）上。（天線的原理）
中間放大器的主要功用就是將小的等幅振蕩信號功率加以放大，以供給輸出功率放大器所需的激勵，它通常由若干級放大器構成。輸出放大器的主要作用就是在激勵信號的頻率上產生足夠的高頻功率，送給天線或傳輸線路。在調幅電話發射機中，振幅調制通常在輸出放大器中進行。方框圖中的調制器，實際就是音頻放大器，它的功用就是將語音信號放大到所需要的功率，使調制信號功率足夠大，從而供給輸出放大器完成調制。圖0.2.5中各處的信號波形就反映了上述的工作過程（無線模塊天線選擇方法）
圖0.2.6為超外差式接收機的方框圖。在該圖中，高頻小信號放大器由一級或多級小信號諧振放大器組成，用來放大電磁波在天線上感應到的有用信號；同時利用放大器中的諧振回路抑制其他頻率的干擾信號。由于諧振放大器的中心頻率隨接收信號率的不同而不同，如短波頻率范圍為1.5~30MHz，因此高頻放大器一般是可調諧的。混頻器是將高已調信號（載波頻率為∫c）不失真地變換為中頻已調信號（載波頻率用f1表示）的變換電路。本地振蕩器用來產生頻率為f1=fc+f1的高頻振蕩信號（f1表示本地高頻振蕩信號率）。
由于f隨接收信號的不同而不同，所以本振頻率f是可調的，而且必須正確跟蹤f以使中頻信號f1為固定值（465khlz）。中頻放大器用來放大中頻調幅信號，由于中頻頻率是固定的，因此中頻放大器的選擇性和增益等技術指標得到極大的提高，而檢波器將中頓調幅信號反變換為反映傳送信息的調制信號。低頻放大器由電壓放大器和非諧振功率放大器組成，用來放大帶有信息的調制信號，向揚聲器提供必要的推動功率。（北斗天線主要參數）
